巴氏计量槽作为一种精密的明渠流量测量装置,因其靠性、高精度和低维护特性,在全球排水、污水处理及工业水管理系统中占据核心地位。以下将从多个维度进行更深入的介绍:
一、 结构与尺寸系列详述

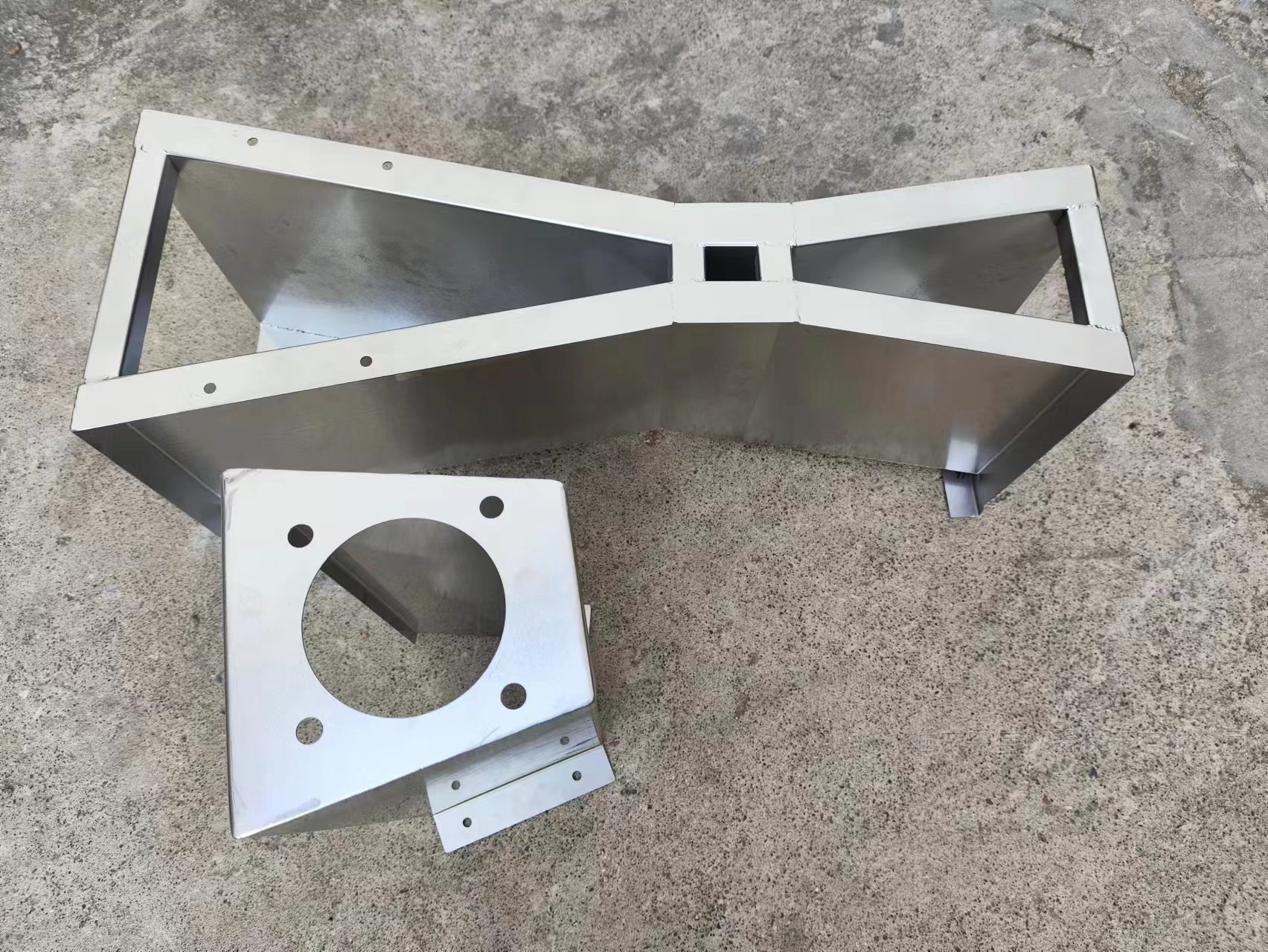

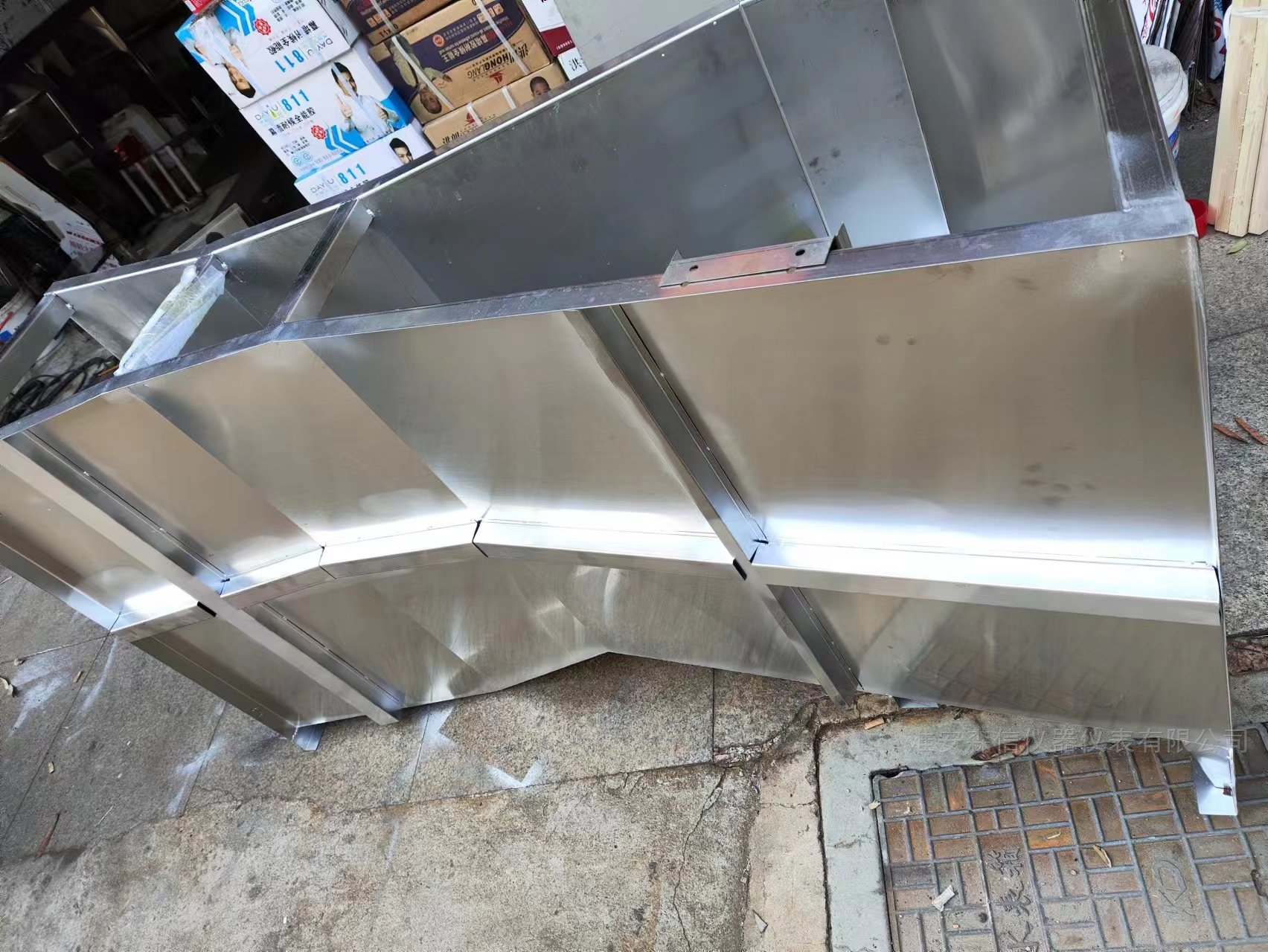

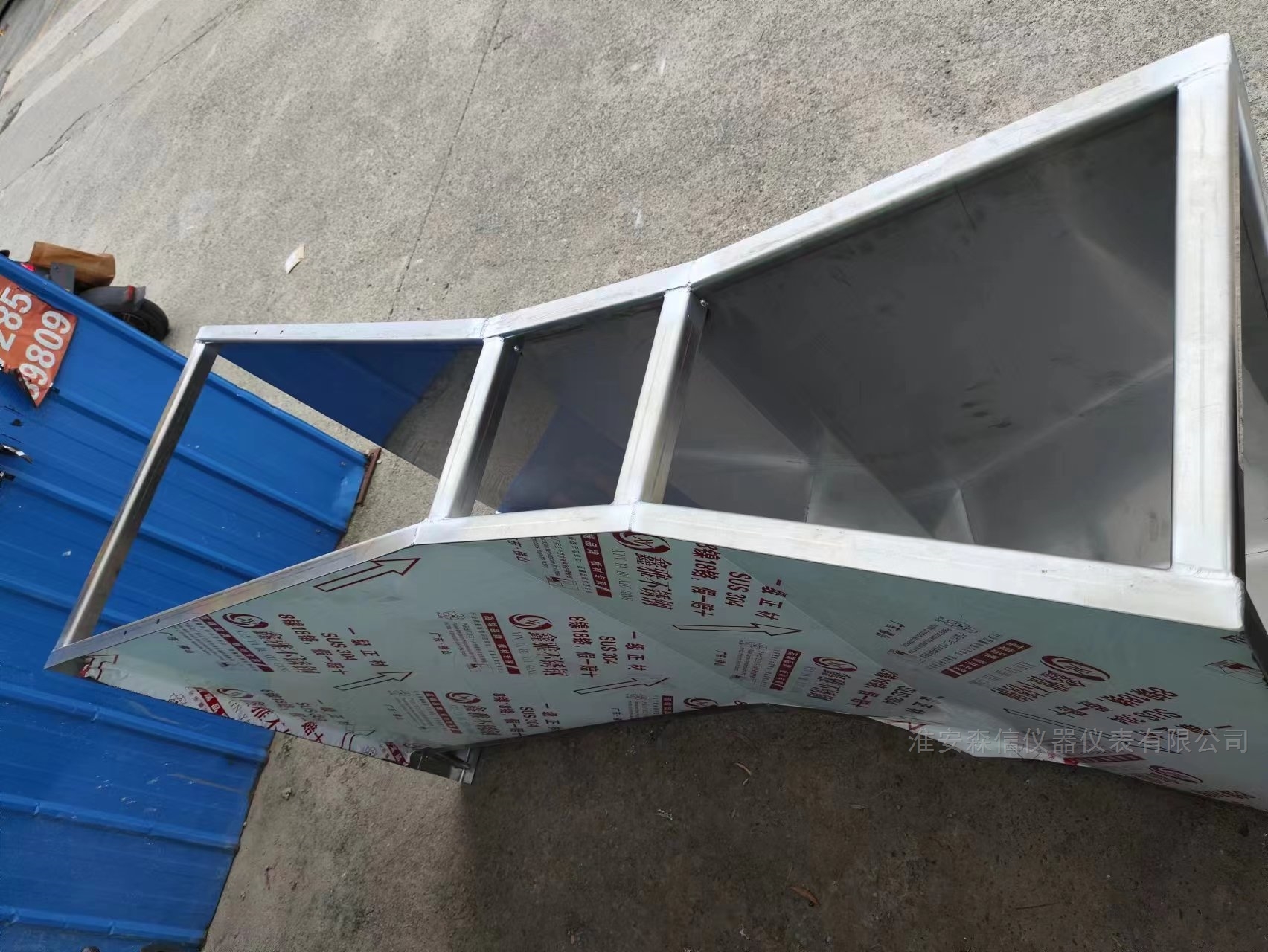

巴氏计量槽的核心在于其几何形状,通常由混凝土、玻璃钢或耐腐蚀金属(如不锈钢)制成。
1.上游锥形收缩段:
以特定角度平缓收缩。
目的:稳定水流,减少漩涡和湍流,使水流均匀、平行地进入喉道。该段长度约为喉道宽度的特定倍数。
2.喉道段:
这是整个槽体最关键的测量区域,宽度W是定义槽型规格的核心参数。
V形底:
上游部分底部以1:4(垂直:水平)的坡度均匀下降至喉道底部低点。
喉道段底部保持水平(少数大型槽有轻微坡度)。
下游部分底部以1:6至1:8的坡度平缓上升。
侧壁:喉道侧壁向上游方向有一定扩散角度(约5°),形成略微上宽下窄的结构。
作用: V形底与特定扩散角度的侧壁共同作用,在喉道最窄处精确引导水流形成临界流(Froude数=1),此时比能最小,上游水位与流量呈现稳定且高度可预测的关系。
3.下游扩张段:
以较平缓的角度(通常约5°-6°)向两侧扩张,长度约为喉道宽度的特定倍数(如1:3 - 喉道上游部分,1:6 - 喉道下游部分)。
目的: 使水流平缓减速,更大程度地减少能量损失,避免在槽后形成水跃或壅水,确保上游水头测量不受下游水位波动的影响(即实现自由流状态)。下游扩张段也利于水中杂物通过。
二、 测量原理深度剖析:临界流与水位-流量关系
1.临界流形成: 当水流流经喉道最窄处时,水流速度被加速到该水深下的临界速度。在临界流状态下:
水流的比能(单位重量水体的机械能)在该水深下达到最小值。
水流对下游条件的变化极为敏感,任何下游的水位扰动(壅水)都无法向上游传播影响喉道处的水流状态。
上游水头Ha(通常在上游收缩段起点处上游距离喉道2W/3位置测量)成为决定流量的控制因素。
2.自由流与淹没流:
自由流: 下游水位Hb足够低(Ha/Hb > 某一临界值,不同槽型临界值不同,常为0.6-0.85),下游条件不影响上游水头测量。这是其设计的理想工作状态,流量计算仅需Ha。
淹没流: 当Ha/Hb低于临界值时,下游水位开始影响上游水头测量,流量计算必须使用更复杂的公式,需同时测量Ha和Hb。工程上应尽量避免设备在淹没流状态下运行。

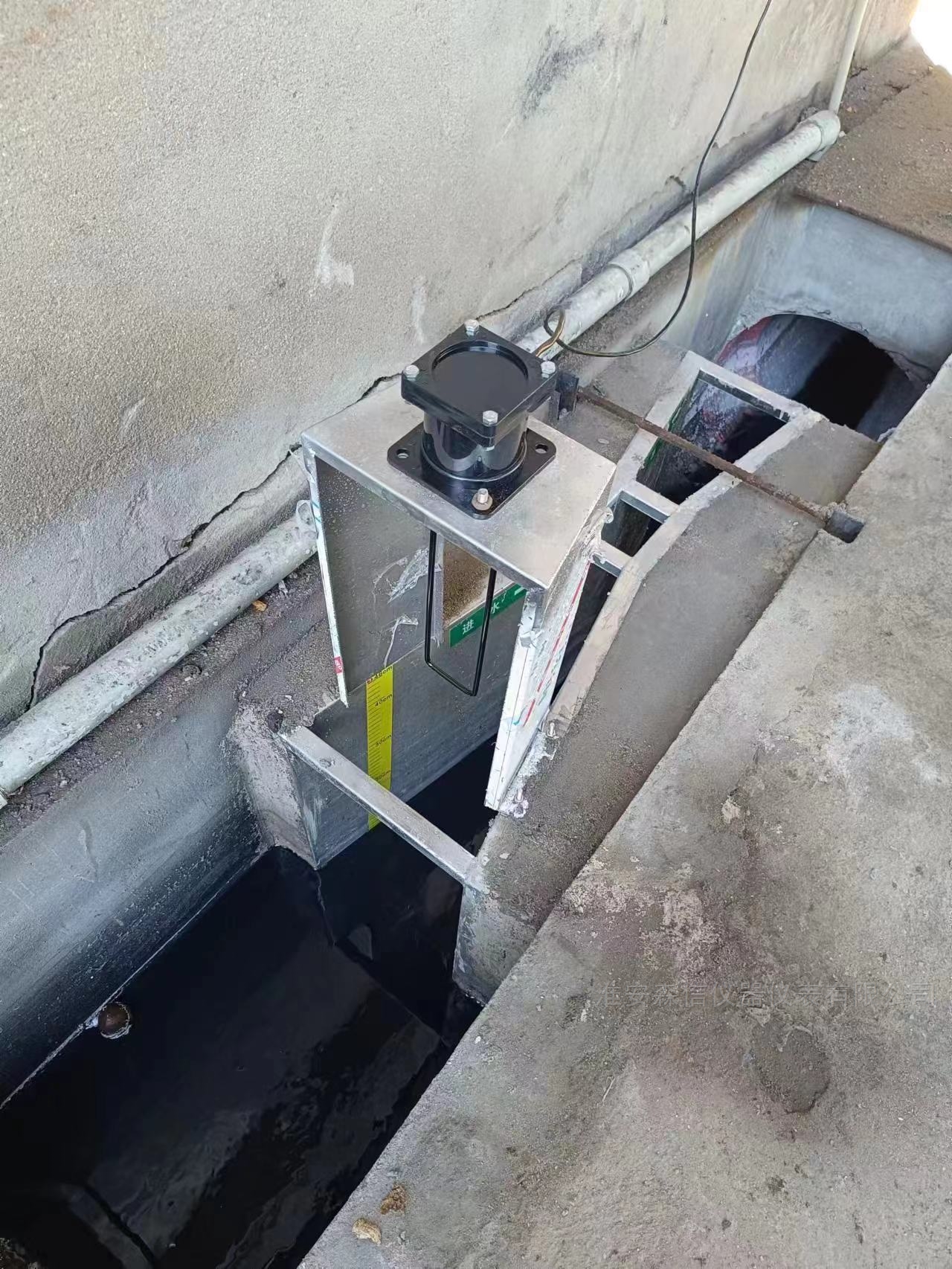

3.水头测量位置: 绝对精度依赖于精确的Ha测量点。该点通常设置在上游收缩段入口上游,距离喉道起点一定距离处(如喉宽W的槽,测量点在喉道起点上游2W/3位置)。需要设置静水井(配有通气孔的竖管连接渠道)或在渠道壁安装高精度超声波/压力式水位计,确保测量的是静压水头,避免动压影响。
三、 核心优势及其工程意义
1.高精度与可重复性: 基于物理形状形成临界流的原理,在自由流状态下精度可达±2-5%。结构稳定,长期测量重复性好。
2.极低的水头损失: 相较于薄壁堰,巴氏计量槽的流线型设计使其水头损失仅为其测量水头的15-25%甚至更低。这对于排水系统、尤其是污水厂尤为重要。
3.抗堵塞性: 光滑、无活动部件、无狭窄缝隙的V形通道设计,允许水中的固体颗粒、碎屑、纤维甚至油脂团块顺利通过。几乎无需日常清理,大大降低维护工作量和成本。是市政污水、雨水、工业废水(含悬浮物)的理想计量工具。
4.耐磨损与长寿命: 坚固的材料能抵抗高流速和污水中磨蚀性颗粒的冲刷。使用寿命长达数十年。
5.自清洁能力: 喉道处的高流速有助于冲刷可能沉积的细小泥沙。
6.宽量程比: 单台设备能适应较大的流量变化范围。
7.安装相对简便: 标准化设计使得安装位置确定后,主要工作是土建配合和水位计安装/标定。
四、 巴氏计量槽在排水系统中的关键应用场景
1.污水处理厂: 入流计量、工艺单元间流量分配(如曝气池进水量)、回流污泥量、剩余污泥量、最终出水计量。是工艺优化、节能降耗、达标排放核算的核心数据来源。
2.城市合流制/分流制排水系统:
雨污水管网主干线: 监控区域污水量变化。
泵站前/后: 计量泵送流量。
合流制溢流口: 精准计量溢流量,评估溢流污染负荷(CSO监测的关键)。
分流制雨水系统: 跟踪入河口/调蓄池流量。
3.工业废水排放口: 满足环保监管要求,精确计量排放总量和速率。
4.再生水(中水)系统: 计量产水量和回用量。
5.农业排水监测: 控制面源污染,优化灌溉排水。
五、 安装、维护与精度保证的关键细节
1.选址与土建:
流向与流态: 必须位于顺直、稳定、均匀流的渠段上游(>10倍渠宽),远离弯头、闸阀、泵出口等扰动源。确保水流方向与槽体中轴线平行。
水平度: 槽体底面必须严格按照设计高程安装,保证绝对水平(误差通常要求<±3mm)。侧壁垂直度同样重要。这是保证设计水位-流量关系成立的前提。
密封防渗: 槽体与渠道连接处必须严格密封,防止水流旁通。
地基: 必须坚实、均匀沉降。大型槽需专门基础设计。
2.水位测量系统:
静水井: 连接渠道与静水井的连通管管口需正对流向,直径足够(≥50mm),坡度>10%。静水井尺寸需满足水位波动范围,并配备通风孔。
传感器选型与安装: 超声波、压力式、气泡式、浮子式皆可,需考虑精度、环境(腐蚀、结露、结冰)、维护便利性。传感器安装必须垂直,零点必须精确标定。
数据采集与处理: 需将Ha值(若为淹没流还需Hb)实时准确地传送至PLC/DCS/SCADA系统,并调用对应的(自由流/淹没流)公式计算瞬时流量,进行积分得累积量。
3.下游条件控制:
确保设计的下游水位始终低于自由流临界值。这通常需要下游渠道有足够的坡度,或设置跌水构筑物。
4.启动与维护:
初始校验: 在空槽和满槽时,人工测量水位并与设计/公式预测值对比,验证传感器读数和安装无误。
日常检查: 主要查看槽体结构完整性、内部是否有异物严重堆积、水位计读数是否合理异常、静水井连通口是否堵塞。
定期维护: 清理水位计传感器探头,清理静水井底部沉积物,检查槽体内壁磨损情况。
校准(非标定): 对水位传感器进行定期校准,确保其测量精度在允许范围内。巴氏计量槽本身是物理标定设备,通常无需重新标定流量关系,除非结构损坏或变形。
