巴歇尔流量槽的系统介绍

　　巴歇尔槽又称巴氏槽，是明渠流量测量的关键辅助设备，本文系统介绍巴歇尔槽的发展历史、结构构造、工作原理、技术特点、应用领域及安装维护要点。该设备通过上游收缩段、喉道和下游扩散段的三段式结构，将明渠中的流量转换为便于测量的液位高度，从而建立精确的水位-流量关系。相较于传统堰式测量，它具有水位损失小、抗沉淀能力强、受下游水位干扰小等显著优势，被广泛应用于农业灌溉、城市供水、工业废水排放及环境保护等领域。


　　一、引言


　　在水利工程、环境保护和工业生产中，明渠流量的精确测量是一项基础而重要的工作。无论是农业灌溉用水的计量、城市供水管网的监测，还是工业废水排放的管控，都离不开可靠的流量测量设备。然而，明渠中的水流状态复杂，液位与流量之间没有固定的对应关系，受渠道横截面积、坡度、粗糙度等多种因素影响。如何将不规则的明渠流量转化为可精确测量的物理量，成为工程实践中亟待解决的问题。


　　巴歇尔槽正是为解决这一难题而诞生的经典设备。它通过特殊的结构设计，在明渠中创造一个可控的流态，使上游水位与流量之间形成稳定的函数关系，从而实现了流量的间接测量。自20世纪初问世以来，历经百年发展，至今仍是明渠流量测量领域应用广泛的设备之一。


　　二、历史沿革


　　巴歇尔槽的起源可追溯至1915年，当时V.M.Cone在美国科罗拉多州开始进行文丘里水槽的实验研究。文丘里水槽利用文丘里原理，通过收缩断面产生水位变化来推算流量，为后续的改进奠定了基础。


　　1922年，美国工程师F.L.Parshall对文丘里水槽进行了根本性的变革，设计出了具有通用性的巴歇尔槽。他通过反复的水力学实验，制作了从1英寸到50英寸等多种尺寸的量水槽，建立了完整的规格体系。这一改进使量水槽从实验室走向工程应用，成为实用的流量测量工具。


　　1929年，美国土木学会(ASCE)正式将这种量水槽命名为“巴歇尔槽”，以表彰Parshall的贡献。此后，迅速在世界范围内推广，英国、瑞士、意大利、印度、阿根廷等国家纷纷开展相关研究和应用。尽管各国也提出了各种类型的文丘里水槽设计方案，但巴歇尔槽始终是文丘里水槽家族中经典的品种。


　　在中国，巴歇尔槽的应用始于20世纪后期。1993年，建设部发布了《城市排水流量堰槽测量标准巴歇尔量水槽》(CJ/T 3008.3-1993)，对其技术要求、尺寸规格、流量公式等作出了明确规定。这一标准的颁布实施，为巴歇尔槽在国内的规范化应用提供了技术依据。


　　三、结构构造

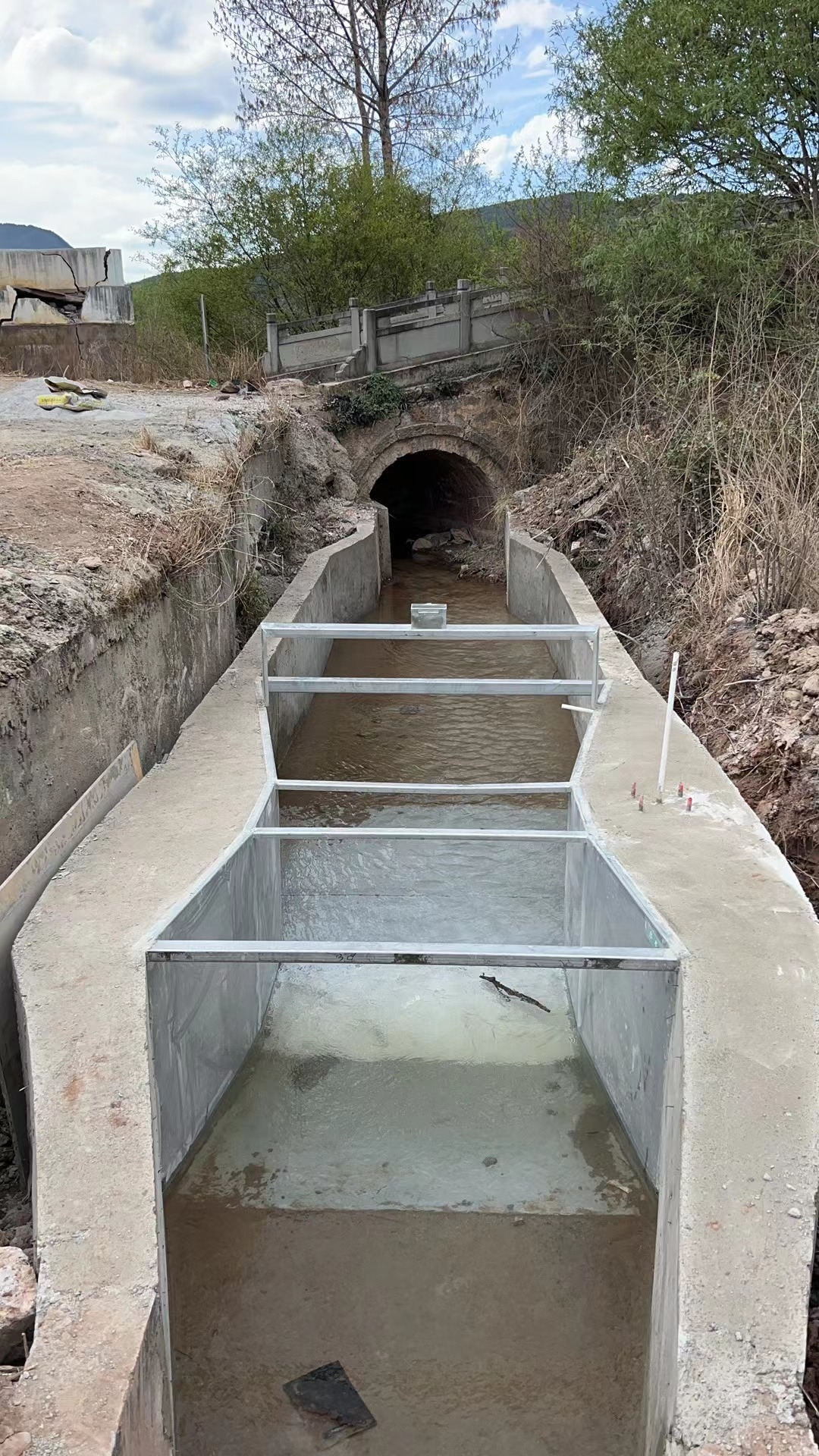

　　它的结构设计是其功能实现的基础。典型的巴歇尔量水槽由三部分组成：上游收缩段、短直喉道和下游扩散段。


　　(一)上游收缩段


　　收缩段位于槽体的进口部分，其两侧墙向内收缩，槽底向下游方向倾斜。这种设计使水流进入槽体后逐渐加速，形成平稳的流态。收缩段的长度和收缩角度经过精心设计，确保水流在进入喉道前已形成稳定的流速分布。上游收缩段的槽底倾斜设计有助于减少水头损失，使水流更加顺畅地通过计量部位。


　　(二)短直喉道


　　喉道是核心计量部位，其宽度(通常用b表示)决定了水位-流量对应关系。喉道段为等宽直段，槽底保持水平，水流在此处达到高流速、低水位。喉道宽度的精确度直接影响测量精度，因此对加工精度要求非常高——标准规定喉道底宽及两侧墙之间的宽度误差不大于±0.2%L，最大误差不超过±0.005m。


　　(三)下游扩散段


　　扩散段位于槽体出口，两侧墙向外扩散，槽底的倾斜方向与喉道相反(向上倾斜)。这种设计使水流逐渐减速，平稳地流回原渠道，同时有效恢复水位，减少能量损失。扩散段的结构对于防止下游水位倒灌、保持自由流状态至关重要。


　　(四)辅助设施


　　由于槽内流速较大，喉道中水面波动明显，直接在槽中测定水位存在困难。因此，实际应用中通常在槽壁外侧设置观测井(静水井)，安装水位测量仪器。静水井通过连通管与量水槽相连，管中心线一般高出槽底3cm，上游水尺位于喉道上游距喉道首端2/3处，下游水尺位于喉道末端以上5cm处。静水井的井底比槽槛低20-25cm，底部设置沉沙段，顶部加盖防杂物进入。


　　四、工作原理


　　巴歇尔槽的工作原理基于一个朴素的物理事实：在明渠中安装量水堰槽后，由于槽的缩口比渠道横截面积小，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸，而非渠道本身的特性。


　　(一)水位-流量关系的建立


　　对于一般的明渠，同样的水深可能对应不同的流量，因为流量还受到渠道横截面积、坡度、粗糙度等因素影响。但巴歇尔槽通过其独特的结构设计，在槽内创造了一个受控的流态——水流从上游收缩段加速进入喉道，在喉道处达到临界流状态，然后在下游扩散段减速流出。


　　在这一过程中，上游水位(通常取喉道上游一定距离处的水位)与通过槽体的流量之间形成了稳定的函数关系。只要几何尺寸确定，这种水位-流量关系就确定，与上下游渠道的条件无关。这一特性使其具有“标准化”的优势——同样的巴歇尔槽放在不同的渠道上，相同的液位对应相同的流量。


　　(二)流量计算公式


　　根据水力学原理，流量公式为：


　　Q = C × H^n


　　其中，Q为流量，H为上游水位(相对于喉道底部的液位高度)，C和n为与槽体尺寸相关的常数。


　　对于不同喉道宽度的巴歇尔槽，流量公式中的参数不同。标准巴歇尔槽(喉道宽度b=0.152~2.400m)和大型巴歇尔槽(b=3.05~15.24m)分别适用不同的流量计算公式。实际应用中，可通过查表或代入公式快速计算流量。


　　(三)自由流与非淹没流


　　巴歇尔槽正常工作需满足“自由流”条件，即下游水位不影响上游水位与流量的关系。当淹没度(下游水位与上游水位之比)超过临界值时，量水槽处于“淹没流”状态，测量精度会受到影响。因此，安装时需确保下游渠道畅通，保证水流处于自由出流状态。


　　五、技术特点与优势


　　它能够在众多流量测量设备中脱颖而出，得益于其独特的技术优势。


　　(一)水位损失小


　　巴歇尔槽的水位损失约为传统堰式测量的四分之一。这一特性使其适用于渠道坡降较小的场合，能够在保证测量精度的同时，尽量减少对原有水流条件的影响。


　　(二)抗沉淀能力强


　　由于槽内流速较高，水中携带的固态物质不易沉淀，槽体不易淤积。对于含有泥沙、悬浮物的污水测量，这一优势尤为突出，可大幅减少维护工作量。


　　(三)受下游水位干扰小


　　其特殊结构使其对下游水位变化不敏感，只要保持自由流状态，下游水位波动基本不影响测量精度。这一特点使其适用于下游水位不稳定的场合。


　　(四)测量范围宽


　　巴歇尔槽可测量的流量范围很宽，从1.5L/s到93m³/s均可覆盖。通过选择不同喉道宽度的槽体，可适应从小型渠道到大型河道的各种测量需求。


　　当然，也存在一些局限性。其形状复杂，加工精度要求高，造价相对较高。此外，安装时需要确保槽体与渠道中心线对齐，上游需保留足够的平直段以保证水流平稳进入。


　　六、材料与规格


　　(一)常用材料


　　巴歇尔槽的材质选择主要考虑耐腐蚀性、耐磨性和使用寿命。常用材料包括：


　　玻璃钢(FRP)：轻质高强，耐腐蚀性好，适用于一般水质环境


　　不锈钢：强度高，耐腐蚀，适用于污水、腐蚀性液体


　　PVC：成本较低，适用于小型渠道和一般水质


　　混凝土/砖石：现场砌筑，适用于大型设施


　　流量越大，对槽体壁厚的要求越高，需根据实际工况选择合适材料和厚度。


　　(二)规格系列


　　巴歇尔槽已形成标准化的规格系列。常见喉道宽度有25mm、51mm、76mm、152mm、228mm、300mm等多种规格，对应的流量范围从0.3L/s到近1000L/s不等。对于大型渠道，喉道宽度可达3.05~15.24m，最大测量流量可达93m³/s。


　　每种规格的巴歇尔槽都有对应的安装尺寸参数，包括收缩段长度、扩散段长度、墙高等，用户可根据现场渠道尺寸选择合适的型号。


　　七、安装与使用


　　(一)安装要点


　　中心线对齐：槽体中心线必须与渠道中心线重合，避免水流偏流


　　上游平直段：上游应有大于5倍渠道宽度的平直段，确保水流平稳进入


　　进水口高于出水口：保证有足够的水位差，形成自由流状态


　　牢固密封：槽体与渠道侧壁、渠底连接紧密，不得漏水，使水流全部流经计量部位


　　下游畅通：保证下游渠道无阻塞，避免雍水影响测量精度


　　(二)水位测量


　　巴歇尔槽的水位通常采用超声波液位计或浮子式水位计测量。传感器安装位置需准确，一般位于上游收缩段距喉道首端2/3处，且位于渠道中心线上方。对于超声波液位计，需正确设置液位计到槽底的高度、喉道宽度等参数，并定期校准零点。


　　(三)维护保养


　　保持行近渠道、连通管和静水井清洁，及时清理泥沙和杂物


　　确保下游渠道畅通，防止雍水


　　定期检查槽体有无漏水、变形、损坏


　　每年核查槽体尺寸是否与原尺寸相符


　　每年校验水位计精度和水头零点


　　八、应用领域


　　城市供水：引水渠流量监测、供水管网计量


　　污水处理：污水治理流入和排放渠计量、污泥处置水计量


　　工业排水：火电厂冷却水引水和排水、工矿企业废水排放监测


　　农业灌溉：灌区渠道流量计量、农业用水管理


　　水利工程：河道流量监测、水资源调配


　　在水厂等实际应用场景中，巴歇尔槽通常与超声波液位计配套使用，组成明渠流量计系统，实现对流量的连续监测和数据远传。


　　九、结语


　　巴歇尔槽作为明渠流量测量的经典设备，历经百年发展而经久不衰，充分证明了其设计理念的科学性和实用性。它将复杂的明渠水力学问题转化为简单的液位测量问题，以精巧的结构实现了精确的流量计量。从农业灌溉到工业排水，从城市供水到环境保护，都在默默发挥着重要作用。


　　随着传感器技术和自动化技术的进步，巴歇尔槽正与现代测量技术深度融合。超声波液位计、压力传感器、数据采集系统等的应用，使巴歇尔槽的测量更加智能化、自动化。可以预见，这一经典的流量测量设备将在未来继续发挥不可替代的作用，为水资源管理和环境保护提供可靠的技术支撑。
